Positional encoding

\[\gamma(p) = \left(\sin(2^0 \pi p), \cos(2^0 \pi p), \sin(2^1 \pi p), \cos(2^1 \pi p), \ldots, \sin(2^{L-1} \pi p), \cos(2^{L-1} \pi p)\right) \]

def posenc(x):
	# x: position (x,y,z)
  rets = [x]
  for i in range(L_embed):
    for fn in [tf.sin, tf.cos]:
      rets.append(fn(2.**i * x))
  return tf.concat(rets, -1)

Volume Render

NeRF采用的是一种体积雾的渲染方式，在获取一定范围采样点的(r,g,b,a)之后需要再进行特定积分运算，最终得到对应像素最终的(r,g,b,a)，在训练时通过光线采样点积分的得到的像素值

这种特定的积分方式主要只考虑第一个波峰的值，这样可以避免在图片上显现出物体另一面的不透明度高的部分

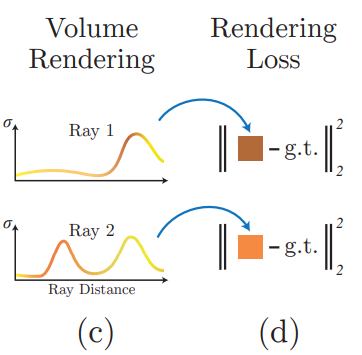

可以看到示意图中Ray1和Ray2颜色较深（第一个波峰且a不透明度高）的部分权重就大，其余部分相当于权重就比较小。

\[\widehat{C}(r) = \sum_{i=1}^{N} T_i \left(1 - \exp(-\sigma_i \delta_i)\right) c_i, \quad \text{where } T_i = \exp\left(-\sum_{j=1}^{i-1} \sigma_j \delta_j\right)\]

$\delta_i = t_{i+1} - t_i$ is the distance between adjacent samples

\[\widehat{C}_c(r) = \sum_{i=1}^{N_c} w_i c_i, \quad w_i = T_i \left(1 - \exp(-\sigma_i \delta_i)\right) \]

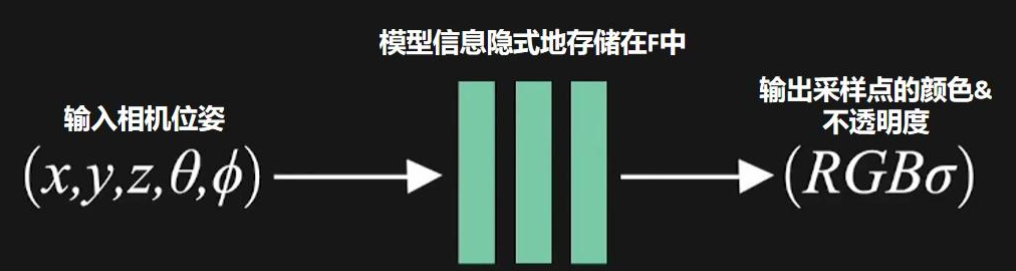

有助于理解但是错误的解释

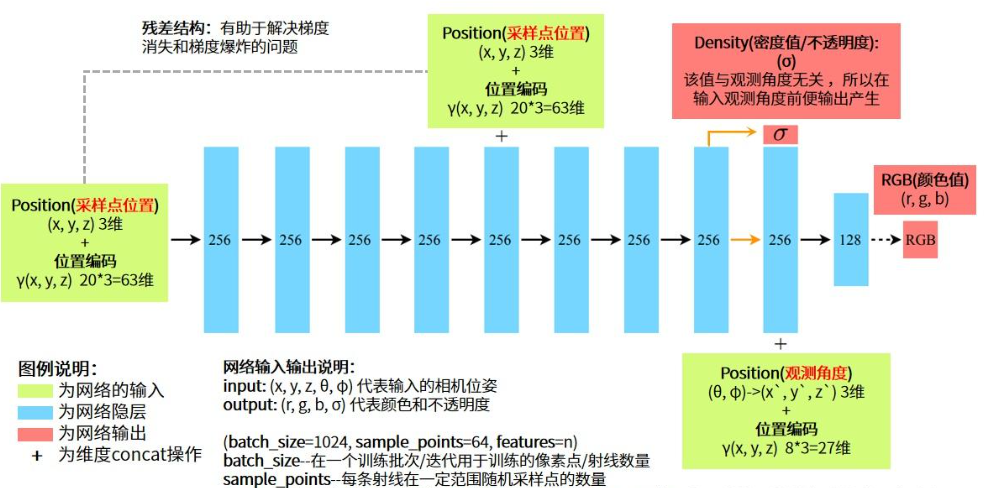

input: (x, y, z, θ, φ) 代表输入的相机位姿

output: (r, g, b, σ) 代表颜色和不透明度
